Tableau de commande Challenger - Maîtrisez votre cellule !

Le tableau de commande cellule camping-car Challenger sert de centre de pilotage pour la partie habitable : éclairage, pompe à eau, niveaux de batteries, eau propre, secteur 230 V et alertes de sécurité. Dans cet article, je vais aller droit au but : expliquer à quoi il sert, comment lire ses boutons et ses voyants, quoi faire au quotidien et comment réagir quand l’affichage ou l’alimentation se comporte mal. L’objectif est simple : vous aider à utiliser la cellule sans hésitation, même si votre modèle n’a pas exactement le même panneau qu’un autre Challenger.

À quoi sert le panneau de commande de la cellule

Je considère ce panneau comme la petite centrale électrique de la cellule. Il regroupe les commandes qui rendent la vie à bord possible : allumer les lumières, lancer la pompe à eau, vérifier l’autonomie électrique, surveiller le remplissage des réservoirs et lire les alertes utiles avant qu’un problème ne devienne gênant.

La logique est toujours la même sur un camping-car Challenger : la batterie moteur B1 sert au véhicule roulant, tandis que la batterie auxiliaire B2 alimente la cellule. Cette distinction est essentielle, parce qu’un affichage faible sur B2 n’a pas le même sens qu’une tension basse sur B1. Dans la pratique, cela évite de chercher la panne au mauvais endroit.

Le panneau se trouve généralement près du bloc cuisine ou à proximité de l’entrée. Ce n’est pas un hasard : on doit pouvoir le consulter souvent, sans ouvrir un placard ni traverser tout l’habitacle. Une fois cette logique comprise, on peut passer à la lecture concrète des boutons et des voyants.

Lire les boutons et les voyants sans se tromper

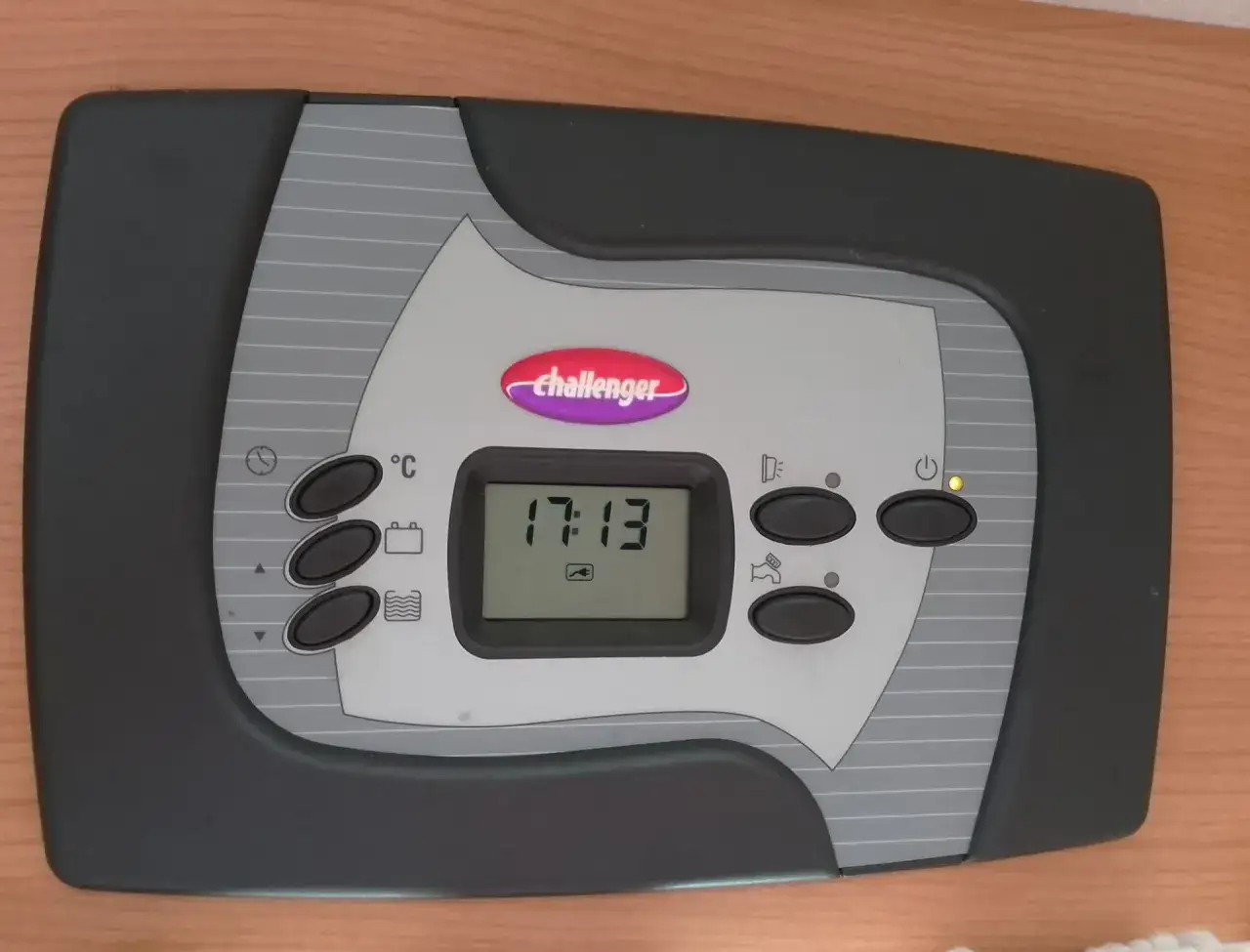

Les versions ne sont pas toutes identiques, mais le fond reste très proche d’un modèle à l’autre. Sur plusieurs panneaux Challenger, on retrouve une base commune : un bouton général, la commande des lumières, celle de la pompe à eau, une fonction pour la lumière extérieure, des boutons de contrôle des batteries et du niveau d’eau propre, plus quelques voyants d’alerte.

Élément	Fonction	Ce que j’en retiens
Bouton général ON/OFF	Met le tableau sous tension	Sans lui, plusieurs fonctions ne répondent pas
Commande lumières cellule	Allume ou coupe l’éclairage intérieur	À vérifier en premier si une lampe ne s’allume pas
Commande pompe à eau	Active le relais de la pompe	La pompe démarre ensuite à l’ouverture d’un robinet
Lumière extérieure	Commande l’éclairage extérieur	Sur certaines versions, elle s’éteint au démarrage du moteur
Batterie B2	Contrôle la batterie cellule	Le niveau de B2 conditionne l’autonomie à bord
Batterie B1	Contrôle la batterie moteur	Utile pour savoir si le porteur est correctement chargé
Eau propre	Affiche le niveau du réservoir	Sur plusieurs panneaux, on lit des paliers comme réserve, 1/3, 2/3 et 3/3
Réglage nuit	Diminue l’intensité du rétroéclairage	Très pratique quand on veut éviter un écran trop agressif dans l’obscurité
Voyant B1	Signale une batterie moteur faible	À prendre au sérieux avant un long arrêt ou un prochain départ
Voyant B2	Signale une batterie cellule faible	Il faut réduire les consommations 12 V ou recharger
Voyant eau propre vide	Indique un réservoir presque vide	À vérifier avant d’utiliser la douche ou l’évier
Voyant eaux usées pleines	Indique un réservoir à vider	À ne pas ignorer si l’on veut éviter un débordement
230 V	Signale la présence du secteur	Utile quand le camping-car est branché au réseau
Charge alternateur	Indique que le moteur recharge la cellule	Normal en roulant, et rassurant si l’on surveille l’autonomie

Je conseille de ne jamais lire ces pictogrammes isolément. Il faut toujours les remettre dans leur contexte : véhicule à l’arrêt, branché au 230 V, en roulant, ou simplement stationné depuis plusieurs jours. C’est ce contexte qui explique si un voyant est informatif, utile ou vraiment anormal.

Une fois cette lecture acquise, le plus simple est d’apprendre le fonctionnement habituel du système au quotidien, parce que c’est là que les erreurs arrivent le plus souvent.

Mettre le système en route au quotidien

Le bon réflexe, avant de lancer quoi que ce soit, consiste à activer le bouton général du tableau. Sur plusieurs Challenger, le manuel précise que certaines fonctions ne sont pleinement disponibles que si le panneau est sous tension. Je vois souvent des utilisateurs chercher une panne compliquée alors que le tableau n’a simplement pas été allumé.

1. Allumez le panneau principal avec le bouton général.
2. Vérifiez visuellement l’état des batteries B1 et B2.
3. Contrôlez le niveau d’eau propre avant d’utiliser l’évier ou la douche.
4. Activez ensuite les lumières ou la pompe selon le besoin réel.
5. Si vous êtes branché au secteur, vérifiez la présence du voyant 230 V.
6. Le soir, baissez le rétroéclairage pour gagner en confort visuel.

Deux détails méritent d’être retenus. D’abord, la pompe à eau ne fonctionne pas comme un robinet domestique classique : elle est souvent activée par le tableau, puis se met en route automatiquement à l’ouverture d’un point d’eau. Ensuite, la lumière extérieure peut s’éteindre au démarrage du moteur sur certaines versions, ce qui n’est pas un bug mais une protection logique.

Autre point pratique : sur plusieurs systèmes Challenger, la recharge par le réseau 230 V ou par le régulateur solaire ne se fait correctement que si le tableau reste allumé. C’est une nuance importante, parce qu’elle explique bien des incompréhensions lors d’un arrêt prolongé. Une fois ce fonctionnement intégré, les alertes prennent tout leur sens.

Comprendre les alertes et les coupures de sécurité

Les voyants de sécurité ne sont pas faits pour embêter l’utilisateur, mais pour éviter qu’une batterie se vide trop, qu’un réservoir déborde ou qu’une pompe tourne dans le vide. En camping-car, ce sont souvent de petits signaux qui évitent de gros désagréments.

Signal	Ce que cela signifie	Réaction utile
B1 clignote	Batterie moteur faible	Vérifier l’état de charge avant de repartir ou de laisser le véhicule immobilisé
B2 clignote	Batterie cellule faible	Réduire l’éclairage, couper les consommations inutiles et recharger dès que possible
Eau propre vide	Réservoir presque ou totalement vide	Refaire le plein avant d’insister sur la pompe
Eaux usées pleines	Réservoir à vider	Passer rapidement à une aire de service
Voyant 230 V allumé	Raccordement secteur présent	Contrôler si la charge et les appareils fonctionnent normalement
Auto-test au démarrage	Le panneau vérifie ses LED et ses circuits	Si un voyant reste anormalement éteint, suspecter un défaut d’alimentation ou un composant

Un cas fréquent mérite une mention à part : la pompe qui continue à se faire entendre quelques secondes alors que tous les robinets sont fermés. Dans beaucoup de cas, cela signale une prise d’air dans le circuit ou un problème d’amorçage. Ce n’est pas forcément grave, mais ce n’est pas normal non plus si le phénomène se répète.

Quand une alerte apparaît, je recommande de ne pas la masquer en coupant tout au hasard. Mieux vaut identifier ce qu’elle dit vraiment, puis seulement intervenir. Cette méthode évite les faux diagnostics et les démontages inutiles. Si malgré cela le panneau ne répond pas, on passe à la vérification technique de base.

Quand le panneau réagit mal ou n’affiche rien

Si l’écran est éteint, si les boutons ne répondent pas ou si un équipement semble mort, je commence toujours par les causes simples. Dans ce type d’installation, le problème vient souvent d’une alimentation absente, d’un fusible ou d’un mauvais paramétrage, bien avant qu’on parle d’électronique complexe.

• Panneau complètement muet : bouton général non activé, batterie cellule trop faible ou coupure d’alimentation.
• Pompe inactive : panneau hors tension, fusible du circuit pompe, ou commande non enclenchée.
• Lumières absentes : commande d’éclairage coupée, groupe de lampes protégé par un fusible, ou souci sur le circuit 12 V.
• Valeur d’eau incohérente : sonde encrassée, réservoir mal lu, ou affichage influencé par le mouvement du véhicule.
• Recharge absente au soleil ou au secteur : tableau non alimenté, branchement insuffisant, ou défaut côté chargeur/régulateur.

Sur plusieurs panneaux Challenger, les fusibles associés aux fonctions de base sont répartis par usage : lumière extérieure, pompe, chauffage, éclairage intérieur, réfrigérateur, marchepied électrique ou auxiliaires. Les calibres varient selon la fonction, avec des valeurs qui vont souvent de 3 A à 30 A selon le circuit. Mon conseil est simple : ne remplacez jamais un fusible par un autre calibre “à peu près équivalent”. Sur une cellule, ce raccourci peut créer plus de dégâts qu’il n’en évite.

Si le doute persiste, regardez aussi la logique de charge. Beaucoup de pannes apparentes ne sont que des conséquences d’une batterie trop basse, d’un mauvais arrêt hivernal, ou d’une cellule restée longtemps sans mise sous tension. C’est là que quelques habitudes simples changent tout.

Les bons réflexes pour garder la cellule fiable

Avec ce type de tableau, la fiabilité dépend moins d’un grand geste que d’une suite de petites vérifications régulières. Je préfère cette approche parce qu’elle est réaliste : elle fonctionne en voyage, au camping, comme lors d’un hivernage ou d’une remise en route après une longue pause.

• Avant chaque départ, vérifiez l’état de B1 et B2 plutôt que d’attendre un voyant rouge.
• Avant d’ouvrir l’eau ou la douche, contrôlez le niveau du réservoir propre.
• Après un long stationnement, testez les lumières, la pompe et l’affichage avant de partir.
• Gardez en tête que les modèles Challenger peuvent utiliser des panneaux différents selon l’année et l’équipement.
• Si vous changez un fusible ou un composant, notez sa valeur exacte et gardez une petite réserve adaptée.

Ce que je retiens, au fond, c’est qu’un panneau de commande bien compris rend le camping-car beaucoup plus simple à vivre. On gagne en autonomie, on évite les mauvaises surprises et on réagit plus vite quand un voyant attire l’attention. Pour un Challenger, la bonne méthode n’est pas de tout mémoriser par cœur, mais de connaître la logique du système et de vérifier le modèle exact du panneau avant toute intervention.
