Le sujet du branchement batterie cellule camping car revient toujours aux mêmes questions: quel chargeur choisir, quels fusibles poser et comment éviter une ligne qui chauffe. Je prends le problème dans l’ordre, avec le rôle de la batterie auxiliaire, le choix entre coupleur-séparateur et booster DC/DC, puis le câblage et les contrôles à faire avant de refermer le coffre. L’objectif est simple: obtenir une installation sûre, lisible et réellement utile en autonomie.
Ce qu’il faut savoir avant de câbler la batterie auxiliaire
- La batterie cellule doit rester isolée de la batterie moteur quand le moteur s’arrête.
- Sur un véhicule récent ou avec une batterie lithium, je privilégie souvent un chargeur DC/DC plutôt qu’un simple coupleur-séparateur.
- Je place toujours un fusible sur le positif, au plus près de chaque batterie concernée.
- Je garde les câbles aussi courts que possible et je vise une chute de tension faible, idéalement autour de 2 %.
- Le sens de raccordement compte: positif d’abord, négatif en dernier.
- Au premier test, je vérifie la tension, l’échauffement des câbles et le profil de charge réel.
Comprendre ce que la batterie cellule doit vraiment alimenter
Avant de parler câbles et fusibles, je regarde toujours ce que la batterie cellule devra réellement faire tourner. Dans un camping-car, elle alimente les usages de confort et de vie à bord: éclairage, pompe à eau, recharge USB, ventilation, télévision, chauffage diesel et parfois un convertisseur 12/230 V. Plus les consommateurs sont gourmands, plus le montage de charge doit être propre et cohérent.
Ce qu’elle alimente au quotidien
La batterie auxiliaire n’a pas le même rôle que la batterie moteur. La première fournit de l’énergie pendant de longues périodes, avec des décharges plus lentes et répétées. La seconde doit surtout fournir un fort courant bref pour lancer le moteur. C’est pour cela que je ne mélange jamais les deux logiques dans un câblage permanent.
La technologie compte aussi. Une batterie AGM ou GEL supporte bien l’usage de service, à condition d’être rechargée correctement. Une LiFePO4, elle, demande en plus un profil de charge adapté et un système de protection électronique, le fameux BMS, qui coupe ou limite la charge si la batterie sort de sa plage de sécurité.
Pourquoi je la garde indépendante de la batterie moteur
Si on relie la batterie cellule et la batterie moteur sans stratégie de charge, on crée vite un problème simple: quand le véhicule est à l’arrêt, la batterie de démarrage peut se vider à cause des consommateurs de la cellule. À l’inverse, quand on roule, une ligne mal pensée peut limiter la recharge, chauffer ou charger trop fort selon le type de batterie installé.
Je préfère donc une architecture claire: une batterie moteur pour démarrer, une batterie cellule pour l’habitat, et un dispositif de charge entre les deux. C’est ce choix qui conditionne la fiabilité du reste de l’installation. Une fois ce rôle posé, le bon schéma de charge devient beaucoup plus facile à choisir.
Choisir le bon schéma de charge selon le véhicule
Le choix n’est pas théorique. Il dépend du véhicule, du type de batterie, et de la façon dont l’alternateur délivre l’énergie. En pratique, je distingue surtout trois cas: le coupleur-séparateur, le chargeur DC/DC et le montage direct, que j’écarte presque toujours pour un usage permanent.
| Solution | Quand je la choisis | Limite principale |
|---|---|---|
| Coupleur-séparateur | Véhicule ancien, batterie plomb, besoin simple et budget contenu | Charge moins précise, moins convaincante avec les alternateurs modernes |
| Chargeur DC/DC | Véhicule récent, alternateur intelligent, batterie lithium, câbles plus longs | Coût et câblage un peu plus élevés |
| Montage direct en parallèle | Cas très particulier, souvent temporaire ou de dépannage | Je le déconseille pour une installation durable |
Le chargeur DC/DC mérite une explication simple: DC/DC signifie courant continu vers courant continu. Il prend l’énergie issue du véhicule et la reformate pour charger la batterie auxiliaire avec une tension et une intensité mieux maîtrisées. C’est souvent le meilleur choix quand la batterie cellule est en lithium ou quand le véhicule a un alternateur piloté électroniquement.
Le coupleur-séparateur reste intéressant sur des installations sobres, surtout avec des batteries plomb bien dimensionnées. Mais sur un véhicule récent, je lui préfère souvent le booster DC/DC, parce qu’il sécurise mieux la charge et limite les mauvaises surprises. Le solaire et le chargeur 230 V peuvent ensuite compléter l’ensemble, mais ils ne remplacent pas un câblage propre côté moteur.
Préparer le matériel et dimensionner la ligne de puissance
Je ne commence jamais par brancher. Je commence par préparer. C’est là que beaucoup d’installations gagnent ou perdent en fiabilité. Une ligne correcte doit être protégée, accessible et adaptée à l’intensité réelle du système. La longueur du trajet compte presque autant que le courant lui-même, parce qu’un câble trop long ou trop fin fait monter les pertes et l’échauffement.
| Équipement | Pourquoi il compte |
|---|---|
| Câbles de puissance | Ils transportent le courant de charge; leur section doit correspondre à l’intensité et à la longueur |
| Porte-fusibles et fusibles | Ils protègent la ligne contre le court-circuit et les surintensités |
| Cosses serties | Un sertissage propre réduit la résistance de contact et les points chauds |
| Gaine ou fourreau | Elle protège le câble contre les frottements, la chaleur et les arêtes vives |
| Multimètre | Il sert à contrôler la polarité, la tension et le bon démarrage de la charge |
| Colliers et fixations | Ils empêchent les vibrations de fatiguer le faisceau dans le temps |
Pour la protection, je garde une règle simple: un fusible sur le positif au départ, et un autre au plus près de l’arrivée, selon le schéma retenu. Sur beaucoup de montages avec booster, on voit par exemple un fusible de 30 A pour un modèle 20 A, et de 40 A pour un modèle 30 A, mais je vérifie toujours la notice du fabricant avant d’acheter quoi que ce soit. La bonne valeur n’est pas celle qui “tient mieux”, c’est celle qui protège sans empêcher la charge normale.
Je vise aussi une chute de tension la plus faible possible. En pratique, je cherche un chemin court, des connexions serrées et un retour de masse cohérent. Quand le câble est trop long, qu’un point de masse est sale ou qu’une cosse est mal sertie, la batterie reçoit moins qu’elle ne devrait recevoir. C’est souvent là que l’autonomie “théorique” se transforme en installation décevante.

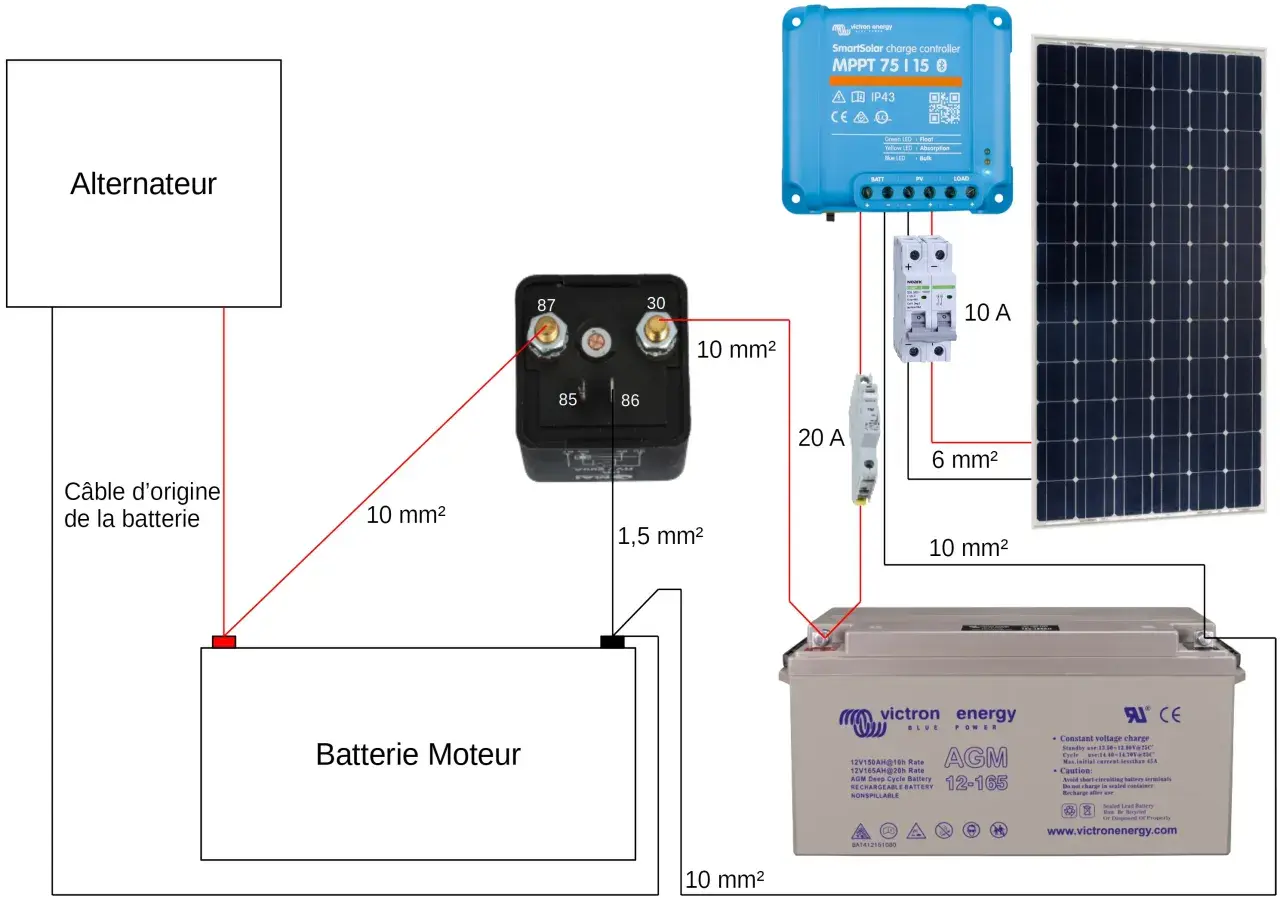

Brancher la batterie cellule pas à pas
Quand tout le matériel est prêt, je passe au câblage proprement dit. Je procède toujours dans le même ordre pour éviter les erreurs de polarité et les court-circuits de montage. Le principe reste le même avec un coupleur-séparateur ou un booster DC/DC, mais le booster peut ajouter un fil de commande, souvent appelé + après contact ou D+, qui sert simplement de signal d’activation.
Couper et isoler toutes les sources
Je commence par couper le moteur, débrancher le 230 V si le véhicule est raccordé au secteur et neutraliser, si possible, toute production solaire pendant le montage. Ensuite, je sécurise la zone de travail et j’évite de toucher simultanément aux bornes positives et à une masse métallique. Si je dois intervenir directement sur une batterie, je retire le négatif en premier.
Protéger le positif avant toute connexion
Le fil positif part de la source vers le dispositif de charge, puis du dispositif vers la batterie auxiliaire. À chaque extrémité concernée, j’installe une protection adaptée, idéalement au plus près de la borne. C’est un point non négociable: un câble non protégé peut transformer un simple défaut de serrage en échauffement, voire en départ de feu.
Je vérifie aussi le sens de la polarité avant de sertir définitivement. Un branchement inversé peut endommager le chargeur DC/DC, le coupleur ou le BMS de la batterie lithium. Sur un montage propre, je préfère perdre deux minutes avec le multimètre plutôt que deux heures à traquer une panne évitable.
Raccorder le retour négatif proprement
Selon le véhicule, le retour négatif passe par le châssis ou par un câble dédié. Les deux peuvent fonctionner, mais je veux un point de masse propre, serré, sans peinture ni corrosion. Si le retour est fait par le châssis, je traite ce point comme une vraie connexion de puissance, pas comme une option de confort.
Quand la notice du chargeur demande un fil négatif dédié, je ne l’improvise pas. Je garde alors la même logique de section et de sécurité que sur le positif. Un mauvais retour de masse est une cause classique de charge faible, de démarrage du booster erratique et de connecteurs qui chauffent anormalement.
Lire aussi : TV camping-car - Le guide complet pour une installation réussie
Brancher la commande du booster si elle existe
Certains chargeurs DC/DC exigent un fil de commande, souvent un signal + après contact. Ce n’est pas un câble de puissance, c’est un fil de détection qui dit au booster quand le moteur tourne. Je le raccorde sur une source correctement identifiée, comme un circuit alimenté uniquement contact mis, sans le confondre avec un positif permanent.
Je termine en fixant le faisceau, en protégeant les zones de frottement et en laissant un accès clair aux fusibles. Une installation qui a l’air “terminée” mais qui oblige à tout démonter pour remplacer un fusible n’est pas une installation bien pensée.
Mettre l’installation sous tension et la tester
Une fois le montage refermé, je ne me fie jamais au seul voyant du chargeur. Je teste. C’est le moment où l’on voit si le branchement tient vraiment sa promesse. Une vérification simple au multimètre donne déjà beaucoup d’informations sur la qualité de l’installation.
| Ce que je constate | Cause probable | Ce que je fais |
|---|---|---|
| La batterie auxiliaire ne charge pas moteur tournant | Fusible coupé, fil de commande absent, masse insuffisante | Je contrôle l’entrée, la sortie et le signal d’activation |
| Le câble chauffe | Section trop faible, sertissage médiocre, connexion desserrée | Je reprends le sertissage et je revois le dimensionnement |
| La tension monte mais la batterie reste lente à se remplir | Profil de charge inadapté ou alternateur peu favorable | Je vérifie le réglage du booster et la compatibilité batterie |
| Le fusible saute de nouveau | Court-circuit, inversion de polarité, intensité mal calibrée | Je cherche la cause avant de remettre un fusible neuf |
Sur une batterie lithium, je m’attends à un comportement très net, à condition que le BMS accepte la charge et que le booster soit configuré avec le bon profil. Sur une batterie AGM ou GEL, la montée en charge peut être un peu plus progressive, mais elle doit rester stable et cohérente. Si la tension est étrange ou si la charge s’interrompt sans raison, je reprends le circuit au lieu d’insister.
Je finis toujours par un contrôle de l’échauffement après quelques minutes de fonctionnement. Une connexion saine reste tiède au pire, jamais brûlante. Si j’ai le moindre doute, je mesure de nouveau la chute de tension entre l’entrée et la sortie du système, parce que c’est souvent là que se cache le défaut.
Les erreurs que je vois le plus souvent
- Oublier le fusible près de la borne positive, alors que c’est la première barrière de protection du circuit.
- Mettre la batterie moteur et la batterie cellule en parallèle en permanence, ce qui crée un risque de décharge de la batterie de démarrage.
- Choisir un coupleur simple sur un véhicule récent sans vérifier le comportement de l’alternateur et le type de batterie installé.
- Utiliser un point de masse peint, rouillé ou mal serré, puis chercher une panne de charge “incompréhensible”.
- Faire courir le câble trop près d’une source de chaleur ou d’une tôle vive, ce qui abîme l’isolant à moyen terme.
- Installer une batterie lithium sans revoir le chargeur, alors que le profil de charge doit être cohérent avec la technologie choisie.
Le vrai problème n’est presque jamais la batterie elle-même, c’est la cohérence du système autour d’elle. Quand la charge est mal pensée, le véhicule peut sembler fonctionner correctement pendant quelques jours, puis devenir imprévisible dès qu’il faut vraiment compter sur l’autonomie.
Les derniers contrôles qui évitent les mauvaises surprises
Avant de considérer le montage terminé, je vérifie toujours quelques points très concrets. La batterie doit être solidement fixée, les câbles doivent être protégés contre le frottement, les fusibles doivent rester accessibles et le chemin du faisceau doit être lisible. J’aime aussi prévoir un accès simple au contrôle, parce qu’une installation qu’on ne peut pas inspecter finit souvent par se dégrader sans qu’on le voie.
- Je contrôle la polarité une dernière fois sur chaque borne.
- Je m’assure que les fusibles sont accessibles sans démontage lourd.
- Je vérifie que le faisceau est fixé et qu’aucun câble ne frotte sur une arête.
- Je confirme que le profil de charge correspond bien à la technologie de batterie.
- Si l’installation devient complexe, j’ajoute un shunt, c’est-à-dire un capteur qui mesure le courant réel entrant et sortant de la batterie.
Si le véhicule reçoit à la fois du solaire, du 230 V et une recharge via l’alternateur, je préfère regarder l’ensemble du système comme un tout. C’est souvent à ce stade qu’un installateur apporte le plus de valeur, surtout avec une batterie lithium, un gros convertisseur ou plusieurs batteries en parallèle. Dans ce type de montage, la fiabilité se joue moins sur la puissance affichée que sur la qualité du câblage, des protections et des réglages.
